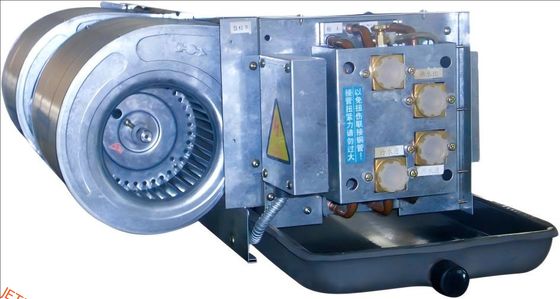

Unit koil kipas (FCU), juga dikenal sebagai Unit Koil Kipas Vertikal (VFCU), adalah perangkat yang terdiri dari penukar panas (koil) dan kipas. FCU umumnya digunakan dalam HVAC sistem bangunan perumahan, komersial, dan industri yang menggunakan pendingin udara split berkanal atau pendinginan pusat. FCU biasanya terhubung ke saluran dan termostat untuk mengatur suhu satu atau lebih ruangan dan untuk membantu unit penanganan udara utama untuk setiap ruangan jika digunakan dengan pendingin. Termostat mengontrol kecepatan kipas dan/atau aliran air atau refrigeran ke penukar panas menggunakan katup kontrol.
Fitur:
- Unit Koil Kipas Berkanal
- Unit Koil Kipas FCU
- Koel Pemanas
- Nama Produk: Unit koil kipas
- Baris Koil: 4 Baris ---- 3 Baris
- Motor: Motor Kapasitif Fase Tunggal
- Kipas: Kipas Sentrifugal Saluran Ganda
- Catu Daya: 220V, 50Hz
- Pipa Pembuangan: 3/4"
- OPSIONAL
* Pemanas listrik (PTC)
* Kotak udara balik
* Motor DC tanpa sikat
Parameter Teknis:
Model
ltem |
FP-200
(FP-34) |
FP-300
(FP-51) |
FP-400
(FP-68) |
FP-500
(FP-85) |
FP-600
(FP-102) |
FP-800
(FP-136) |
FP-1000
(FP-170) |
FP-1200
(FP-204) |
FP-1400
(FP-238) |
Udara Standar
Volume(m³h) |
H |
340 |
510 |
680 |
850 |
1020 |
1360 |
1700 |
2040 |
2380 |
| M |
255 |
382 |
510 |
638 |
765 |
1020 |
1275 |
1530 |
1785 |
| L |
170 |
255 |
340 |
425 |
510 |
680 |
850 |
1020 |
1190 |
| (W)Kapasitas Pendinginan |
1800 |
2700 |
3600 |
4500 |
5400 |
7200 |
9000 |
10800 |
12600 |
| (W)Kapasitas Pemanasan |
2700 |
4050 |
5400 |
6750 |
8100 |
10800 |
13500 |
16200 |
18900 |
| PTC(opsional) |
daya(KW) |
1.5 |
2.0 |
2.5 |
3.0 |
3.0 |
4.5 |
4.5 |
6.0 |
6.0 |
| Arus listrik (A) |
6.8 |
9.1 |
11.4 |
13.7 |
13.7 |
20.5 |
20.5 |
27.3 |
27.3 |
Tekanan Statis(Pa) |
S |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
| E |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
50 |
50 |
Tingkat Kebisingan(dB(A)) |
S |
≤37 |
≤39 |
≤41 |
≤43 |
≤45 |
≤46 |
≤48 |
≤50 |
≤52 |
|
| E |
≤40 |
≤42 |
≤44 |
≤46 |
≤47 |
≤48 |
≤50 |
≤54 |
≤56 |
|
Koil |
Tipe |
Tabung Tembaga Kemurnian Tinggi Dan Sirip Pendingin Aluminium |
Aliran Air(1000kg/h) |
0.34 |
0.50 |
0.66 |
0.81 |
0.96 |
1.28 |
1.61 |
1.92 |
2.18 |
Penurunan Tekanan(KPa) |
30 |
30 |
30 |
30 |
40 |
40 |
40 |
40 |
50 |
| Tekanan Kerja Maks(MPa) |
1.6 |
Motor
|
Input Daya |
S |
37 |
52 |
62 |
76 |
96 |
134 |
152 |
189 |
228 |
| E |
44 |
59 |
72 |
87 |
108 |
156 |
174 |
250 |
300 |
| Kuantitas |
1 |
2 |
Kipas |
Tipe |
Kipas Sentrifugal Saluran Ganda |
| Kuantitas |
1 |
2 |
3 |
4 |
Catatan:
1.Kondisi pendinginan: DB=27℃, WB=19.5℃, TW₁=7℃, △TW=5℃; Kondisi pemanasan: DB=21℃, TW₁=60℃, △TW=10℃.
2.Kapasitas pendinginan dan pemanasan adalah nilai pada kecepatan tinggi. Pada volume udara sedang, nilainya sekitar 84% dari nilai dalam tabel; pada volume udara rendah, sekitar 74%.
3.Koil adalah tabung 3 baris dengan kerapatan sirip 12 sirip per inci. Untuk jenis lain seperti tabung 2 baris, harap sebutkan secara terpisah.
4.Nilai kebisingan harus diuji dalam kondisi yang sesuai dengan persyaratan yang relevan dalam standar nasional GB-T19232-2003.
5.Daya pelat nama motor produk ini adalah daya keluaran, sedangkan daya yang ditunjukkan dalam tabel di atas adalah daya masukan motor. Harap dicatat!
6.Dalam nomor model di atas, angka dalam tanda kurung mewakili volume udara kecepatan tinggi: kuantitas ×10 m³/h. Contoh: FP-34 memiliki volume udara 340 m³/h.
Aplikasi:
Unit Koil Kipas JETEX adalah produk HVAC serbaguna yang cocok untuk berbagai aplikasi di berbagai pengaturan. Unit Koil Kipas Dalam Ruangan ini dirancang untuk memberikan solusi pendinginan dan pemanasan yang efisien di ruang perumahan dan komersial. Model FP-200 hingga FP-1400 menawarkan berbagai pilihan untuk memenuhi berbagai ukuran ruangan dan persyaratan pendinginan.
FAQ:
T: Apa merek unit koil kipas?
J: Merek unit koil kipas adalah JETEX.
T: Apa saja nomor model yang tersedia untuk unit koil kipas?
J: Nomor model yang tersedia berkisar dari FP-200 hingga FP-1400.
T: Di mana unit koil kipas diproduksi?
J: Unit koil kipas diproduksi di Guangzhou, Cina.
T: Bisakah unit koil kipas digunakan untuk keperluan perumahan dan komersial?
J: Ya, unit koil kipas cocok untuk aplikasi perumahan dan komersial.
T: Jenis garansi apa yang diberikan untuk unit koil kipas?
J: Untuk informasi terkait garansi, silakan merujuk pada kebijakan garansi yang disediakan oleh pabrikan.
